1°) Installation du système

Pour des raisons de sécurités, l'installation du système laser doit être au minimum à 2,60m. du sol, en toute sécurité, à l'abri du public et des intempéries.

L'ensemble du système est installé sur une structure échafaudage. Place necessaire au sol : Longueur 2,50m. X largeur 1,80m.

2°) Electricité

Puissance necessaire : 15 KVA
Alimentation en 380 Volts triphasé (3 phases, + neutre + terre sur bornier) avec différentiel de protection à moins de 10 mètres.
Câble minimum necessaire 5G6 (ou 5G10 pour des longueurs importantes).
Prévoir une alimentation électrique en 220 Volts (avec terre sur prise) à moins de 10 mètres (puissance 500 VA)


3°) Refroidissement du laser

Arrivée d'eau à moins de 10 mètres de l'installation (avec raccord mâle (20/27) ou raccord rapide type "Gardena" et robinet d'arrêt ou électrovanne).
Débit necessaire : 8 litres / minute.
Pression : 3,5 Bars (laser en fonctionnement.).
Prévoir une évacuation d'eau conséquente au débit indiqué ci-dessus à moins de 10 mètres de l'installation.

4°) Montage - démontage

L'installation du système peut prendre entre 30 minutes et 1h30, selon la complexité de l'installation ( hors raccordrement électrique et eau). Démontage : idem.

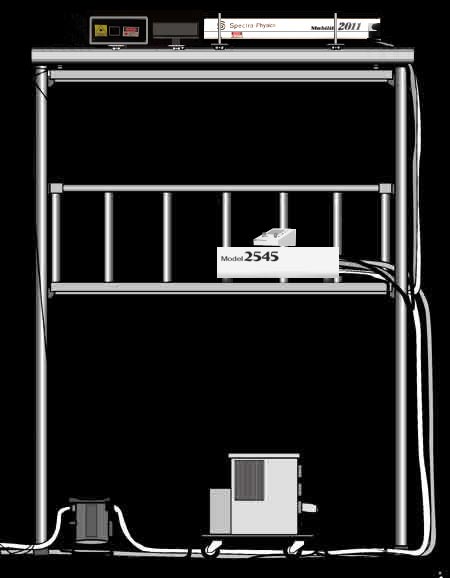

Installation d'un laser argon 7 Watts
1 - tube laser
2 - changeur de couleur
3 - tête optique
4 - banc optique
5 - alimentation
6 - transformateur
7 - filtre à eau
8 - tour échaffaudage
1
2
3
4
5
6
7
8
1 - tube laser
2 - changeur de couleur
3 - tête optique
4 - banc optique
5 - alimentation
6 - tour échaffaudage
7 - filtre à eau


1
3
5
4
7
6

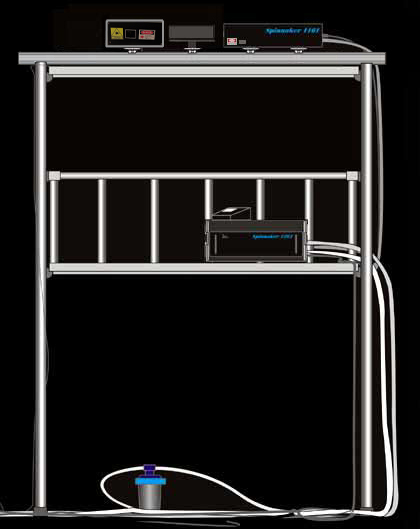

Installation d'un laser argon-krypton 1,5 Watt

1°) Installation du système

Pour des raisons de sécurités, l'installation du système laser doit être au minimum à 2,60m. du sol, en toute sécurité, à l'abri du public et des intempéries.

L'ensemble du système est installé sur une structure échafaudage. Place necessaire au sol : Longueur 2,50m. X largeur 1,80m.

2°) Electricité

Alimentation en 380 Volts triphasé (3 phases, + neutre + terre) sur P17 32A ou sur bornier, avec différentiel de protection à moins de 10 mètres. (possibilité d'alimenter le laser sur 220v monophasé 20 ampères : jusqu'à 1 Watt.)
Câble minimum necessaire 5G4 (ou 5G6 pour des longueurs importantes).
Prévoir une alimentation électrique en 220 Volts (avec terre sur prise) à moins de 10 mètres (puissance 500 VA)


3°) Refroidissement du laser

Arrivée d'eau à moins de 10 mètres de l'installation (avec raccord mâle (20/27), ou raccord rapide type "Gardena" et robinet d'arrêt ou électrovanne).
Débit necessaire : 4litres / minute.
Pression : 2 Bars (laser en fonctionnement.).
Prévoir une évacuation d'eau conséquente au débit indiqué ci-dessus à moins de 10 mètres de l'installation.

4°) Montage - démontage

L'installation du système peut prendre entre 30 minutes et 1h30, selon la complexité de l'installation ( hors raccordrement électrique et eau). Démontage : idem.

______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
illustrations, shémas : J. MOREL - 2002 / 2003
